Установка Рифей-БиКондор-350-ТБ

1 051 000 руб.
987 940 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 220 шт/час
Плитка тротуарная 200х100 мм кв. м: 18 м2/час

Технические характеристики:

Установленная мощность: 17.4 кВт
Масса: 2910 кг
Длина: 5,3 м
Ширина: 3.2 м
Высота: 2.8 м
Режим работы: Механизированный
Гарантия: 1 год
Информация о предоплате: Предоплата 100%

Особенности:

Два вибропресса - двойная производительность + возможность изготавливать два различных вида продукции одновременно.

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Проф. линия для производства плитки тротуарной, стеновых и облицовочных камней из жесткой цементной смеси методом вибропрессования.

    Сменные комплекты пуансон-матриц дают возможность изготавливать на установке большое количество разнообразных изделий: камни стеновые (рядовые, угловые, перегородочные, облицовочные, полнотелые и пустотелые), теплоблоки, аболитовые блоки, кирпичи, брусчатку разной конфигурации и размеров.

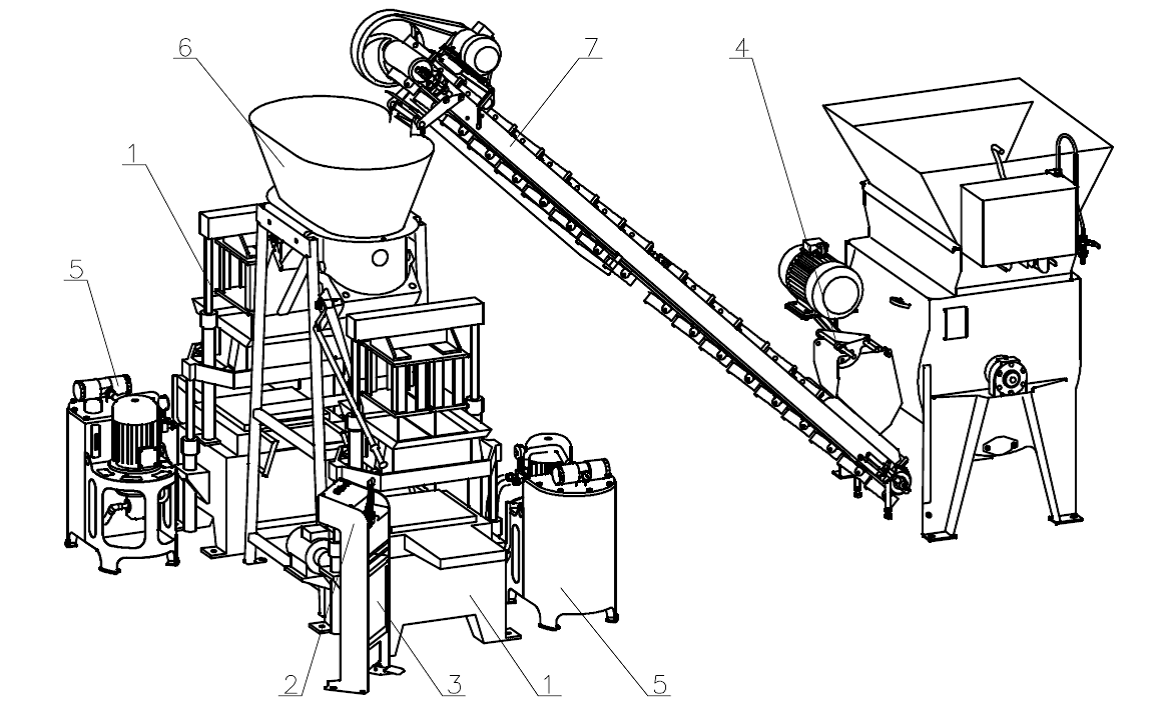

    СОСТАВ И СХЕМА
    Установка «БИКОНДОР-350-ТБ» состоит из двух вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, двух насосных установок 5, бибункера 6, транспортера ленточного 7 и двух накопительных стеллажей.
    Жесткая цементная смесь, из которой изготавливаются камни, подается из смесителя на конвейер и далее в бибункер. Из бибункера смесь поступает в питатель, где с помощью отсекателя, ската и клювика подается непосредственно на фартуки матриц.
    Схема БиКондор-350-ТБ

    Комплект поставки

    1. Вибропресс, 2 шт
    2. Пульт управления с электрошкафом и рукавами высокого давления, 2 шт
    3. Насосная установка, 2 шт
    4. Полка вибропресса, 2 шт
    5. Переходник, 2 шт
    6. Выталкиватель, 2 шт
    7. Скребок, 2 шт
    8. Транспортер ленточный (3.5 м)
    9. Смеситель (350 л)
    10. Бибункер смеси со стойкой
    11. Кронштейн установочный (для транспортера)
    12. Стеллаж (в полуразобранном виде), 2 шт
    13. Поддон технологический, 10 шт
    14. Болты фундаментные, 8 шт
    15. Болты анкерные, 4 шт
    16. Пуансон-матрица, 2 шт
    17. ЗИП. Монтажно-сборочный комплект
    18. Паспорт. Руководство по эксплуатации оборудования
    Название & Состав
    Цена
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%
    ПСП на Кондор
    ПСП на Кондор

    1. Опора - 2 штуки
    2. Балка
    3. Тележка с лебедкой
    4. Вилы
    5. Пульт управления лебедкой с витым кабелем
    6. Комплект метизов для сборки
    7. Руководство по эксплуатации

    68 000 руб.
    с учетом НДС 20%
    Дозатор весовой БД-350-Вес
    Дозатор весовой БД-350-Вес

    1. Блок дозаторов
    2. Отсек заполнителя
    3. Отсек цемента
    4. Тензодатчики
    5. Дозатор воды проточный
    6. Пульт управления
    7. Руководство по эксплуатации

    165 000 руб.
    с учетом НДС 20%
    Конвейер винтовой КВ-6
    Конвейер винтовой КВ-6

    1. Секция приводная
    2. Шнек 6 метров (2 секции по 3 метра каждая)
    3. Патрубок выходной
    4. Кожух
    5. Руководство по эксплуатации

    202 100 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    65 000 руб.
    с учетом НДС 20%
    Конвейер ленточный КЛ-300-3,5
    Конвейер ленточный КЛ-300-3,5

    1. Транспортер (длиной 3,5 метра)
    2. Опора или кронштейн
    3. Электрокабели
    4. Руководство по эксплуатации

    122 200 руб.
    с учетом НДС 20%
    Опция Теплый блок
    Опция Теплый блок

    20 000 руб.
    с учетом НДС 20%
    Рифей-Контур
    Рифей-Контур

    1. Установка в сборе
     2. Рамка углового вкладыша
     3. Рамка прямого вкладыша
     4. Опора
     5. Комплект ЗИП
     6. Паспорт. Руководство по эксплуатации

    210 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    .

    Технические характеристики

    Производительность установки:
    пустотелых камней, 220 шт/час
    перегородочных камней, 330 шт/час
    тротуарной плитки 200х100х70 мм, 900 (18) шт./час (м. кв./час)

     Обслуживающий персонал, 4 чел
     Потребляемая электроэнергия:
     напряжение, 380В
     частота, 50Гц
     установленная мощность, 17.4 кВт

     Габаритные размеры установки:
     длина, 5300 мм
     ширина, 3200 мм
     высота, 2800 мм
     Масса установки, 2910 кг

    Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
    Зона формуемых изделий, 400 х 400 мм
    Высота формуемых изделий, 50…200 мм
    Привод механизмов, гидравлика
    Привод вибростола – электродвигатель:
    мощность, 2,2 кВт
    синхронная частота вращения, 3000 об/мин

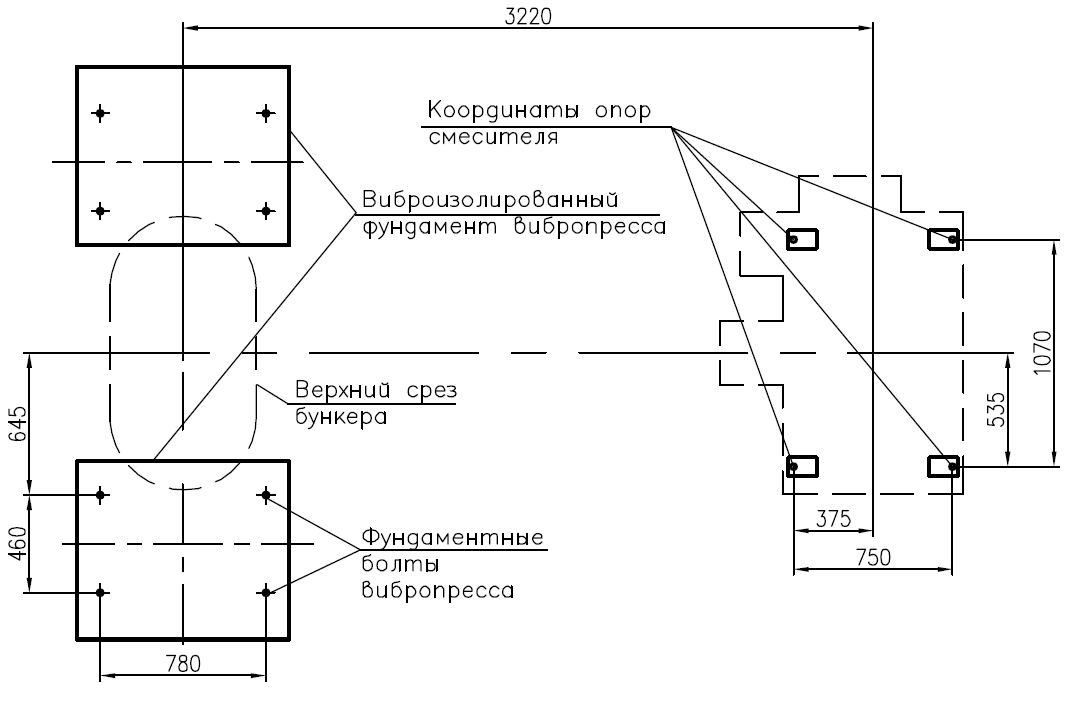

    ПЛАН ФУНДАМЕНТА

    План фундамента БиКондор-350-ТБ
