Камень пустотелый 390х190х188 мм: 600 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 63 м2/час
-
Камень бордюрный 1000×300×150 мм: 90 шт/час
- Установленная мощность: 40 кВт
- Масса: 7 500 кг
- Длина: 7.5 м
- Ширина: 7.5 м
- Высота: 3 м
- Режим работы: полуавтомат
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Функционально весь комплекс (см. рисунок) состоит из следующих частей:
- Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.
- Смеситель 2. Предназначен для смешивания компонентов смеси.
- Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.
- Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса.

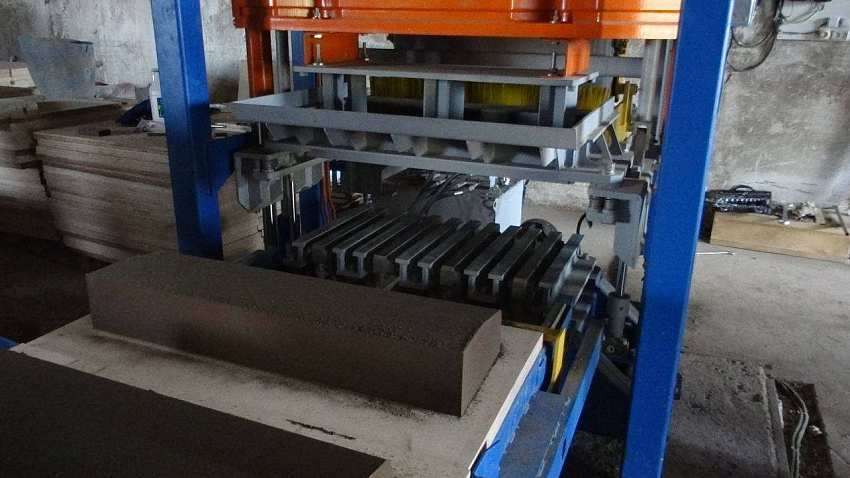

- Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
- Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
- Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.
- Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.
- Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.
- Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
Название & Состав
Цена
Вибропресс Рифей Полюс
1. Формующий блок Рифей Полюс:
- Вибропресс Рифей Полюс
- Пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 12 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%
Бетоносмеситель СГ-550
1. Одновальный горизонтальный смеситель СГ-550 (объем 550 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемно-весовой
5. Дозатор цемента - весовой (до 300 кг)
6. Дозатор заполнителя - объемный (до 480 литров)
7. Проточный дозатор воды
8. Пульт управления
9. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Высота формуемых изделий 40-250 мм
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - до 600 шт./час
камней перегородочных 120мм - до 900 шт./час

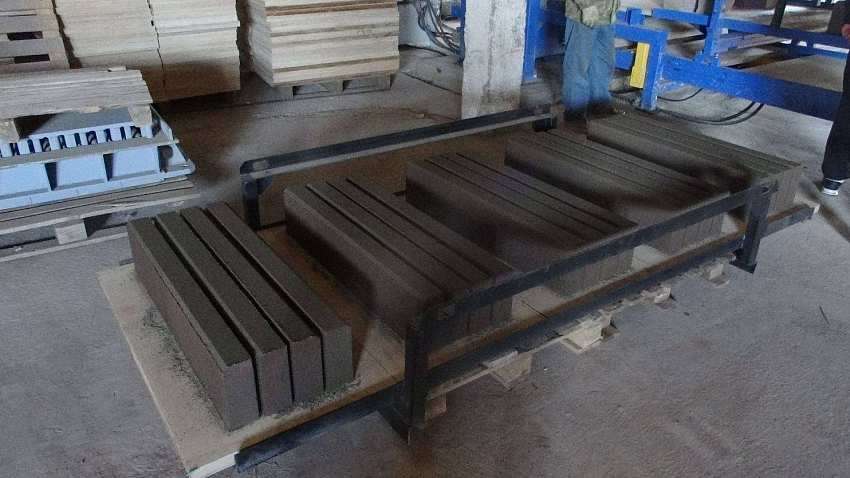

камней бортовых БР 100.30.15 - до 90 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 63 м2
Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Обслуживающий персонал 3-4 чел
Потребляемая электроэнергия:
напряжение 380±10% В
частота 50 Гц
установленная мощность 40 кВт
Расход воды 45 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа
Габаритные размеры комплекса:
Длина - 7500 мм
Ширина - 7500 мм
Высота - 3000 мм
Масса комплекса 7500 кг
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
План фундамента
Функционально весь комплекс (см. рисунок) состоит из следующих частей:
- Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.
- Смеситель 2. Предназначен для смешивания компонентов смеси.
- Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.
- Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса.
- Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
- Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
- Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.
- Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.
- Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.
- Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
Название & Состав
Цена
Вибропресс Рифей Полюс
1. Формующий блок Рифей Полюс:
- Вибропресс Рифей Полюс
- Пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 12 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%
Бетоносмеситель СГ-550
1. Одновальный горизонтальный смеситель СГ-550 (объем 550 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемно-весовой
5. Дозатор цемента - весовой (до 300 кг)
6. Дозатор заполнителя - объемный (до 480 литров)
7. Проточный дозатор воды
8. Пульт управления
9. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Высота формуемых изделий 40-250 мм
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - до 600 шт./час
камней перегородочных 120мм - до 900 шт./час
камней бортовых БР 100.30.15 - до 90 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 63 м2
Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Обслуживающий персонал 3-4 чел
Потребляемая электроэнергия:
напряжение 380±10% В
частота 50 Гц
установленная мощность 40 кВт
Расход воды 45 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа
Габаритные размеры комплекса:
Длина - 7500 мм
Ширина - 7500 мм
Высота - 3000 мм
Масса комплекса 7500 кг
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
План фундамента
