Камень пустотелый 390х190х188 мм: 600 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 63 м2/час
-
Камень бордюрный 1000×300×150 мм: 90 шт/час
- Установленная мощность: 66,75 кВт
- Масса: 12 215 кг
- Длина: 20.5 м
- Ширина: 8 м
- Высота: 3.7 м
- Режим работы: полуавтоматический
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

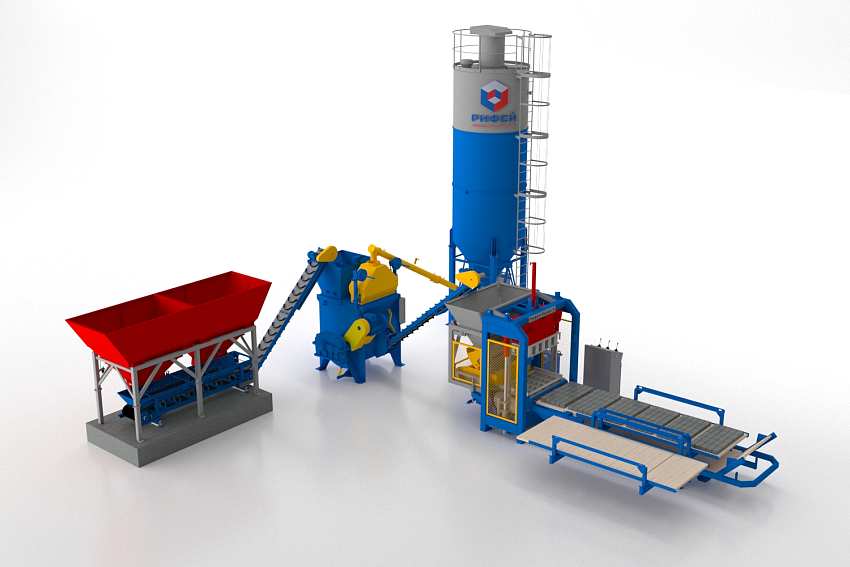

Комплект оборудования для производства строительных изделий "Рифей-Полюс-750-СД" представляет собой мощный комплект оборудования состоящий из формующего блока (вибропресс, модуль подачи поддонов и.т.п) и автоматизированной системы дозирования материала (смеситель, бункера, силоса, транспортёры и пр.) <br>
Изделия полученные вибропрессованием обладают высокими качественными и техническими характреристиками. <br>
Вибропрессующий комплекс "Рифей-Полюс-СД" обладает рядом преимуществ: <br>
<ul>
<li>высокая производительность; </li>
<li>максимально снижен человеческий фактор, т. к. подача сырьевых компонентов и приготовление бетонных смесей по указанным рецептурам осуществляется автоматически; </li>
<li>длительный срок эксплуатации.</li>
</ul>
<h2>СОСТАВ И СХЕМА</h2>
Комплекс состоит из 2-х бункеров дозатора заполнителя 1, приемной воронки 2, конвейера ленточного 3, весового дозатора 4, бетоносмесителя для изготовления бетонной смеси 5, ленточного конвейера 6 для подачи готовой смеси в вибропресс 7. Пульт управления 8 может устанавливаться в любом удобном месте в пределах длины кабелей. Транспортер шнековый 9 крепится на силос цемента 10 (доп. опция). Для подачи воздуха в пневмосистему оборудования устанавливается компрессор 11.<br>
<img width="762" alt="Схема Рифей-Удар-СД" src="/upload/img/Схема Рифей-СД.png" height="606" title="Схема Рифей-СД"><br>
<br>
Название & Состав
Цена
Вибропресс Рифей Полюс
1. Формующий блок Рифей Полюс:
- Вибропресс Рифей Полюс
- Пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 12 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%
РБУ 750-СД-15
1. Бетоносмеситель СГ-750 (V=750 л)
2. Блок дозаторов весовых БД-750-вес (дозатор цемента, дозатор воды)
3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.)
4. Пульт управления ДЗ-3К
5. Конвейер ленточный КЛ-550-5,0
6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником
7. Конвейер винтовой (шнек) КВ 6, длина 6 м.
8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Система бесстелажного формования "СР.ПД.СН"
1. Система разгрузки поддонов (кольцо) "СР"
- Модуль разгрузки поддонов
- Кантователь
- Компрессор
- Маслостанция
2. Подъемник поддонов "ПД" .Два поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
3. Снижатель поддонов "СН"
4. Маслостанция
с учетом НДС 20%
Автоматическая система пакетирования "ПК"
1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
1) Четыре бункера по 7 куб. метров каждый
2) рама
3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках
4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)
5) вибраторы - 4 шт
6) тензодатчики - 8 шт
7) паспорт, руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
камней пустотелых 390х190х188 мм - до 600 шт./час
камней перегородочных 120мм - до 900 шт./час

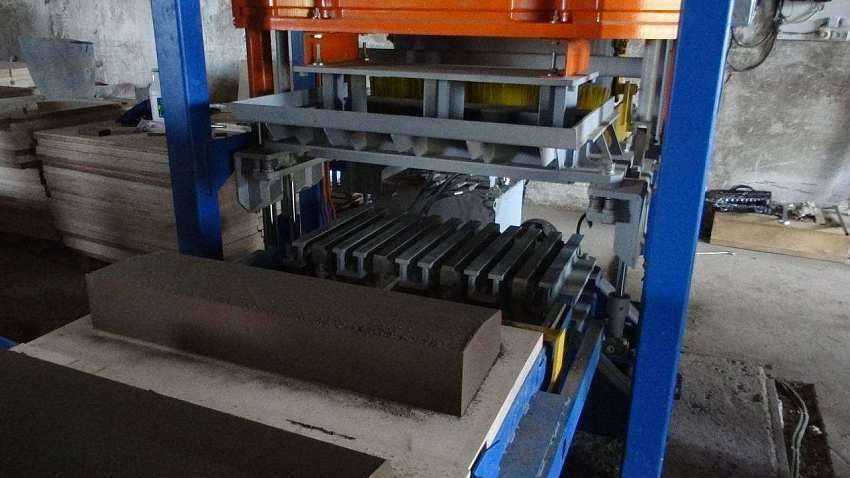

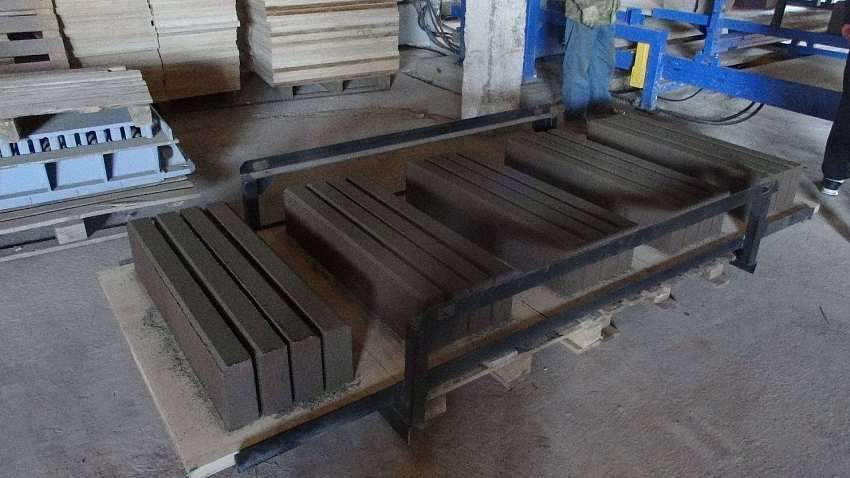

камней бортовых БР 78.30.15 - до 90 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 63 м2
Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-750 объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 10 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150
Установленная мощность - 57.2 кВт
Режим работы – полуавтоматический
Обслуживающий персонал – 3-5
Условия эксплуатации при температуре окружающей среды 0...+45
Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 8 000 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) – 12 215 кг
Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
План фундамента
